Cet amplificateur, de la célèbre marque belge désormais disparue, est rentré en réparation pour un problème de bruit de fond important.
L'oscillo, branché sur les sorties haut-parleurs gauche et droite, indique avec grande probabilité un mauvais filtrage des circuits d'alimentation haute tension :
Un essai rapide qui consiste à connecter un condensateur neuf en parallèle sur la ligne principale d'alimentation fait chuter le bruit de façon très importante : sur la trace du dessus on peut voir le ronflement d'origine, sur celle du dessous, le filtrage redevenu correct :

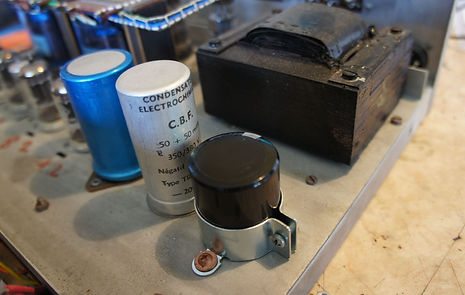

L'examen des composants (remarquez le beau câblage en l'air à l'ancienne) révèle tout de suite la vieillesse des condensateurs micas :
Tous les condensateurs neufs viennent d'être soudés, ce sont des modèles haute qualité, polypropylène, de la marque Vishay; les condensateurs "moutarde", increvables sont laissés en place :
Le nouveau condensateur d'alimentation principal est en place également, il est deux fois plus petit et quatre fois plus performant que l'original !
Après avoir installé des tubes neufs et vérifié les courants de repos, un essai sur de bonnes enceintes confirme que l'appareil a retrouvé toute sa musicalité d'origne.
